了解 Block

打开 Scratch3.0 查看左侧的积木，会发现每个分类的积木颜色、形状、组成各有异同。他们形状不同代表了什么区别呢？一个积木块上面有又一些不一样的元素组成，这些元素是什么？我怎么能定义一个我自己的积木呢？

这些问题接下来会一一说明。

Block 的形状与功能

UI 形状 类型 功能
命令类型 Command 执行一条命令
数值或字符串类型 Number or String 读取一个数值或字符串
布尔类型 Boolean 返回 True 或 False
事件类型 Event (也被叫做 帽子块 hat) 监听一个事件
条件类型 Condition 根据条件的结果，执行不同的分支
按钮 Button 就是按钮的功能，可以添加一个点击后的回调事件

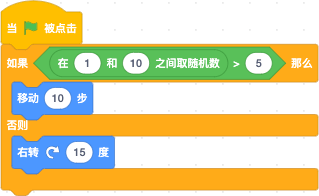

我们会看到有的积木上也有一些形状跟数值、字符串和布尔类型的积木形状类似，而我们也可以把他们嵌入到对应形状的积木里，就像我们也可以把命令型的积木嵌入到条件类型的积木里面一样。如图：

这是因为这些位置也是一种特殊的 block，被称为 shadow block，与 XML 对应的有些积木里有 shadow 标签，如：

<block type="motion_movesteps">
    <value name="STEPS">
        <shadow type="math_number">
            <field name="NUM">10</field>
        </shadow>
    </value>
</block>

这种 shadow block 是作为一个参数呈现在另一个 block 中的，它接受与他相同返回值类型的 block 覆盖它。

Block 的组成元素

block 是通过 XML 代码来定义结构的：

Block 的定义

继续以 motion_movesteps 为例：

import ScratchBlocks from 'scratch-blocks';
// 将 'motion_movesteps' 添加到 ScratchBlocks.Blocks 对象中，这个对象包含了所有积木的定义
ScratchBlocks.Blocks['motion_movesteps'] = {
    // 积木初始化时调用的方法
    init: function() {
        // 积木的 json 配置
        this.jsonInit({
            // 积木标识符，如果和 ScratchBlocks.Blocks['motion_movesteps'] 中的一致，可以省略不写
            "type": "motion_movesteps",
            // 积木的文案，1% 是参数占位符，和 args0 数组中参数对应
            "message0": '移动 %1',
            // 积木的参数，必须是数组，可以为空数组，
            "args0": [
                {
                    // 参数类型，input_ 开头表示包含了一个 shadow block
                    // 需要在 xml 中指明 shadow block 的 type
                    "type": "input_value",
                    // 参数的名称
                    "name": "STEPS"
                }
            ],
            // 积木所属的分类，对应 xml 中 category 标签的 id
            "category": 'motion',
            // 积木继承项，数组中的字符串是已经定义好的扩展，使用扩展属性可以减少重复的配置
            // 可以在 ScratchBlocks.Extensions 对象中查看所有定义的扩展，也可以自己定义扩展。
            // colours_motion 表示 motion 积木的颜色
            // shape_statement 表示积木的形状
            "extensions": ["colours_motion", "shape_statement"]
        });
    }
};

除了 message0、 args0 还可以有 message1、 args1等，表明这个积木是多行的，如 if-else 的定义：

import ScratchBlocks from 'scratch-blocks';
ScratchBlocks.Blocks['control_if_else'] = {
    init: function() {
        this.jsonInit({
            "type": "control_if_else",
            // 积木如果要支持多语言，就需要用 ScratchBlocks.Msg 对象来设置 message
            "message0": ScratchBlocks.Msg.CONTROL_IF, // zh: 如果 1% 那么
            "message1": "%1",
            "message2": ScratchBlocks.Msg.CONTROL_ELSE, // zh: 否则
            "message3": "%1",
            "args0": [
                {
                    "type": "input_value",
                    "name": "CONDITION",
                    "check": "Boolean"
                }
            ],
            "args1": [
                {
                    "type": "input_statement",
                    "name": "SUBSTACK"
                }
            ],
            "args3": [
                {
                    "type": "input_statement",
                    "name": "SUBSTACK2"
                }
            ],
            // 分类也用 ScratchBlocks.Categories 对象来设置，避免不一致
            "category": ScratchBlocks.Categories.control,
            "extensions": ["colours_control", "shape_statement"]
        });
    }
};

如果想为积木设置其他的颜色那么可以在 json 中配置 colour, colourSecondary, colourTertiary 属性。

如果想自定义积木的形状可以配置 output, outputShape, previousStatement, nextStatement 属性。

积木中 args 的 type 属性可以是已定义的 input 类型或 field 类型，input 类型的参数是对应了一个 shadow block，通常在 UI 上可以被相同形状的积木覆盖。

常用到的 fields 和 inputs：

更为详细的可以查看官方的文档 Define Blocks。

示例
